خط إنتاج زجاج عازل دوار وروبوت تغليف
خط إنتاج زجاج عازل دوار وروبوت تغليف
2026-03-06
×
خط إنتاج زجاج عازل دوار وروبوت تغليف
1. نظرة عامة
يمثل خط إنتاج الزجاج العازل الدوار، المتكامل مع روبوت إغلاق آلي، حلاً متطوراً وآلياً بالكامل لإنتاج وحدات الزجاج العازل بكفاءة ودقة عاليتين. صُمم هذا النظام الإنتاجي المتكامل خصيصاً لمعالجة الزجاج المعماري الحديث، حيث يجمع بين تقنية تحديد المواقع الدورانية، والنقل المستمر، والتجميع الآلي، والإغلاق الآلي الذكي، لتقديم إنتاج مستقر وقابل للتطوير وموحد لوحدات الزجاج العازل. يدعم هذا النظام الزجاج المزدوج والثلاثي، والزجاج المتدرج، ووحدات الزجاج العازل ذات الأشكال الخاصة، والتي تُستخدم على نطاق واسع في الأبواب والنوافذ السكنية، والجدران الستائرية التجارية، والمباني الموفرة للطاقة، وهندسة الزجاج الصناعية. من خلال استبدال التشغيل اليدوي بالتحكم الميكاترونيكي الذكي، يُحسّن هذا الخط بشكل ملحوظ كفاءة الإنتاج وجودة الإغلاق واتساق المنتج، مع تقليل هدر المواد وكثافة العمل.
2. تكوين النظام ومبادئ العمل
2.1 خط إنتاج الزجاج العازل الدوار
يعتمد خط الإنتاج الدوار تصميمًا معياريًا أفقيًا، حيث تُشكّل طاولة العمل الدوارة الدقيقة وحدة التموضع الأساسية، مما يتيح مرونة في توجيه الزجاج، ونقلًا مستقرًا، ومعالجة متزامنة في محطات متعددة. يتكون الخط الكامل من الوحدات الوظيفية التالية:
- قسم التحميل التلقائي للزجاج : مزود بخاصية الكشف عن الزجاج وتحديد طبقة Low-E، يقوم بفصل وتغذية ألواح الزجاج تلقائيًا دون خدش السطح.
- قسم غسل وتجفيف الزجاج : يستخدم هيكلًا من الفولاذ المقاوم للصدأ، وفرشًا ناعمة مستوردة، وتجفيفًا مزدوجًا بسكين الهواء لضمان التنظيف الشامل والأسطح الخالية من البقايا.

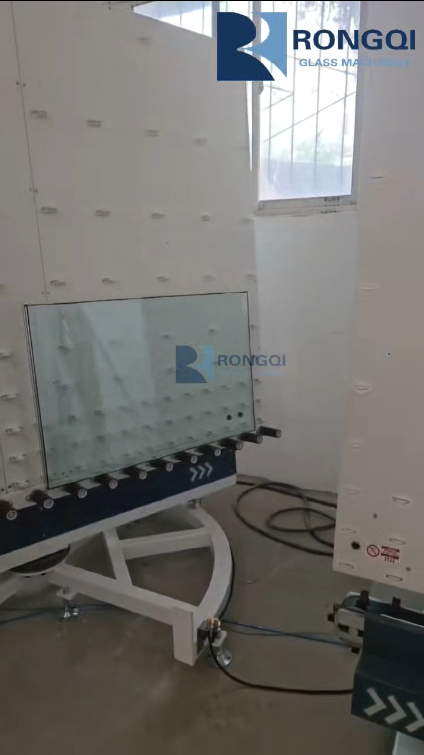

- قسم تحديد المواقع والنقل الدوراني : تدعم المنصة الدوارة الدقيقة ضبط الزاوية بدون خطوات والتثبيت بالشفط الهوائي، وهي مناسبة للألواح الزجاجية الصغيرة والكبيرة، مما يسهل المحاذاة الدقيقة لإطارات التباعد والألواح الزجاجية.
- قسم تجميع إطار التباعد : يوفر تحديد المواقع التلقائي والتركيب اليدوي المساعد للفواصل المصنوعة من الألومنيوم والحواف الدافئة والفواصل المركبة، بما يتوافق مع مواصفات الإطار المتنوعة.
- قسم الضغط وملء الغاز : يضمن الضغط المسطح الذي يتم التحكم فيه بواسطة نظام مؤازر إجهادًا موحدًا؛ ويعمل ملء الغاز الخامل (الأرجون/الكريبتون) على تحسين أداء العزل الحراري.
- قسم النقل الدوار والتخزين المؤقت : يُمكّن من توصيل الزجاج متعدد الاتجاهات، ويُحسّن استمرارية سير العمل، ويدعم الالتحام السلس مع روبوت الختم.
- قسم التفريغ والتخزين : يقوم بإخراج وحدات الزجاج المعزول الجاهزة ويوفر مساحة تخزين مؤقتة للإنتاج المستمر.
تُدار آلية الدوران بواسطة محركات سيرفو ذات دقة عالية في تحديد المواقع، وتدعم كلاً من الوضعين التلقائي واليدوي الذي يتم التحكم فيه بواسطة دواسة القدم. وهي تضمن وضع الزجاج بثبات أثناء التجميع والإغلاق، مما يحسن بشكل فعال دقة الأبعاد وجودة التجميع.
2.2 روبوت التغليف الأوتوماتيكي
باعتبارها وحدة المعالجة النهائية والحاسمة، يقوم روبوت الختم بإجراء عملية ختم ثانوية عالية الدقة للوحدات الزجاجية المعزولة، مما يضمن إحكام الهواء على المدى الطويل والاستقرار الهيكلي.
- الهيكل الأساسي : نظام محرك سيرفو، مجموعة فوهات دقيقة، وحدة جرعات مانع التسرب ثنائية المكونات، آلية تنظيف تلقائية، وواجهة بين الإنسان والآلة (HMI).
- مبدأ التشغيل : يقيس الروبوت تلقائيًا أبعاد الزجاج، وعرض منطقة اللصق، وعمق الفاصل؛ ويقوم نظام التحكم بضبط كمية مادة اللصق، وموضع الفوهة، وسرعة الحركة في الوقت الفعلي. يتناسب تصميم الفوهة العائمة بإحكام مع حافة الزجاج دون إتلافها، مما يحقق لصقًا موحدًا وخاليًا من الفقاعات. يشكل نظام الملعقة لإصلاح الزوايا زوايا كاملة وناعمة دون الحاجة إلى تشذيب يدوي.
- نظام إمداد المواد المانعة للتسرب : تدعم مجموعتان مستقلتان من البراميل الإنتاج المستمر؛ يضمن هيكل الخلط المضاد للانسداد نسبة ثابتة وخلطًا موحدًا للمواد المانعة للتسرب ثنائية المكونات من البولي سلفيد والسيليكون والمواد المانعة للتسرب بالذوبان الساخن.
3. الميزات والمزايا التقنية الأساسية
3.1 التوافق العالي والمرونة
يدعم النظام نطاقًا واسعًا من عمليات المعالجة، بدءًا من 300×400 مم كحد أدنى وصولًا إلى 3300×7000 مم كحد أقصى للزجاج، بسماكة وحدات زجاجية معزولة تتراوح بين 12 و80 مم. ويتكيف مع الوحدات الزجاجية المعزولة المستطيلة، وشبه المنحرفة، والدائرية، والمضلعة، والمتدرجة، ما يلبي متطلبات التصميم المعماري المتنوعة. وتتيح المنصة الدوارة تغيير المنتجات بسرعة دون الحاجة إلى تعديل خط الإنتاج.
3.2 التحكم الذكي والدقة العالية
يعتمد هذا الخط على نظام تحكم PLC وشاشة لمس، مزود بمحركات مؤازرة ومستشعرات عالية الدقة، مما يتيح الكشف التلقائي عن المقاسات، وضبط كمية المادة اللاصقة، ومطابقة السرعة، والتشخيص الذاتي للأعطال. ويتم التحكم في خطأ موضع اللحام ضمن نطاق ±0.5 مم، مما يضمن ثبات عرض وعمق المادة اللاصقة.
3.3 جودة إحكام ثابتة
تُزيل عملية الإغلاق الآلية العوامل البشرية، مما يوفر تعبئة كاملة للزوايا، وخلوها من الفقاعات والفجوات، وسطحًا أملسًا. كما يُحسّن التحكم الدقيق في النسبة والجرعات القائمة على الحجم بشكل فعال من متانة وحدات الزجاج المعزول، ومقاومتها للتقادم، وعمرها الافتراضي.
3.4 الكفاءة العالية واستمرارية الإنتاج
تُقلل الطاولة الدوارة من وقت المناولة والتحديد؛ كما يُمكّن نظام التغذية المزدوج بمادة منع التسرب وقسم التخزين المؤقت من التشغيل المتواصل على مدار 24 ساعة. ويمكن لورشة عمل واحدة إنتاج ما بين 700 و800 وحدة IG قياسية، مما يُحسّن الإنتاج بشكل كبير مقارنةً بالخطوط شبه الآلية.
3.5 السلامة، وتوفير الطاقة، وسهولة الصيانة
تتميز المجموعة الكاملة بأغطية واقية شاملة، ووظيفة إيقاف الطوارئ، ووظيفة الإنذار. يتيح التصميم المعياري سهولة الوصول للصيانة؛ كما أن قطع الغيار المستهلكة موحدة وسهلة الاستبدال. ويقلل التصميم الموفر للمواد المانعة للتسرب من استهلاك المواد بنسبة 10% إلى 15%.
3.6 التشغيل المُؤنسن
يدعم النظام الإنتاج الآلي الكامل والتحكم اليدوي المستقل لكل وظيفة، مما يسهل عملية تصحيح الأخطاء والصيانة. كما تعمل واجهة المستخدم الرسومية البديهية على تبسيط ضبط المعلمات ومراقبة الإنتاج وتسجيل البيانات.
4. نطاق التطبيق
صُمم خط إنتاج الزجاج العازل الدوار المتكامل هذا، المزود بروبوت للختم، خصيصًا لشركات معالجة الزجاج المتخصصة، حيث يوفر حلاً موثوقًا للإنتاج الضخم للزجاج العازل عالي الأداء. ويُستخدم على نطاق واسع في:
- أبواب ونوافذ موفرة للطاقة للمباني السكنية والتجارية
- الجدران الستائرية المعمارية وأنظمة الزجاج الهيكلية
- زجاج عازل خاص للسكك الحديدية عالية السرعة والسيارات والسفن
- وحدات زجاجية عازلة للصوت ومنخفضة الانبعاثية وكبيرة الحجم للغاية
5. الخاتمة
يجمع خط إنتاج الزجاج العازل الدوار وروبوت الختم بين النقل الميكانيكي والتحكم الذكي والتشغيل الآلي وتقنية الختم الدقيق، ليقدم حلاً متطوراً بالكامل لتصنيع الزجاج العازل الحديث. وبفضل مرونته العالية واستقراره وكفاءته واتساقه، يُساعد هذا النظام المصنّعين على تعزيز القدرة التنافسية لمنتجاتهم، وخفض تكاليف الإنتاج، وتلبية الطلب المتزايد على الزجاج عالي الجودة الموفر للطاقة. وباعتباره من المعدات الأساسية في صناعة معالجة الزجاج، يُمثل هذا النظام اتجاهاً واعداً نحو الأتمتة والذكاء والتصنيع المستدام، وسيواصل دفع عجلة التقدم التكنولوجي في قطاع الزجاج العازل.
